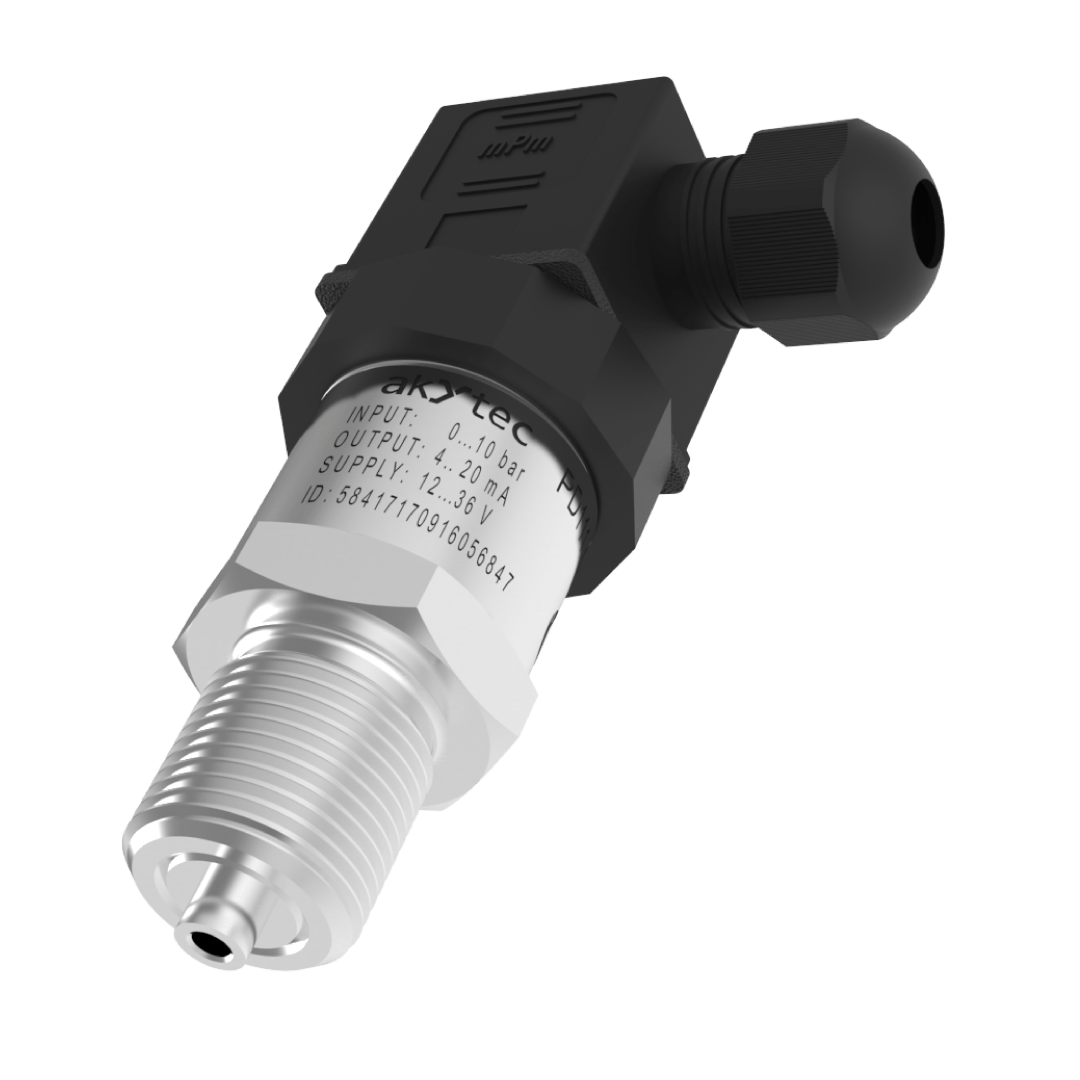

PD111 je tlakový snímač pro všeobecné použití, vyroben z nerezové oceli AISI 316L. Měřený tlak je převeden převodníkem na standardní signál 4-20 mA. Převodník je vhodný pro měření tlaku v médiu, které je kompatibilní s nerezovou ocelí AISI 316L / 1.4435 (AISI 304 / 1.4307).
| Měřící rozsah | Vákuum | 0…-160 mbar až do 0…-1 bar |
| Gauge | 0…160 mbar až do 0…40 bar | |
| Kombinovaný | -125…125 mbar až do -1…24 bar | |
| Přesnost | Standard | 0.5 % FSO |
| Option | 0.25 % FSO | |
| Výstupní signál | 4-20 mA | |
| Teplota média | -40…+100 °C | |
| Napájení | 12…36 V DC | |
| Závitové připojení | G1/2”; G1/4″; M20x1.5 | |
| Elektrické připojení | EN175301-803 (DIN43650 A) | |
| Krytí | IP65 | |
| Rozměry | 92 x 52 x 34 mm | |
| Hmotnost | approx. 400 g | |
| Typ: | PD111 | – | X | – | X | X | X | X | – | X | – | X | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Vstupní tlak | [bar] | ||||||||||||
| 0…-1 | *V | 1 | P | 0 | B | ||||||||
| 0…-0.6 | V | 6 | 0 | 0 | M | ||||||||
| 0…-0.4 | V | 4 | 0 | 0 | M | ||||||||
| 0…-0.25 | V | 2 | 5 | 0 | M | ||||||||
| 0…-0.16 | V | 1 | 6 | 0 | M | ||||||||
| 0…0.16 | *G | 1 | 6 | 0 | M | ||||||||
| 0…0.25 | G | 2 | 5 | 0 | M | ||||||||
| 0…0.4 | G | 4 | 0 | 0 | M | ||||||||
| 0…0.6 | G | 6 | 0 | 0 | M | ||||||||
| 0…1 | G | 1 | P | 0 | B | ||||||||
| 0…1.6 | G | 1 | P | 6 | B | ||||||||
| 0…2.5 | G | 2 | P | 5 | B | ||||||||
| 0…4 | G | 4 | P | 0 | B | ||||||||
| 0…6 | G | 6 | P | 0 | B | ||||||||
| 0…10 | G | 0 | 1 | 0 | B | ||||||||
| 0…16 | G | 0 | 1 | 6 | B | ||||||||
| 0…25 | G | 0 | 2 | 5 | B | ||||||||
| 0…40 | G | 0 | 4 | 0 | B | ||||||||
| -0.125…0.125 | *C | 1 | 2 | 5 | M | ||||||||
| -0.2…0.2 | C | 2 | 0 | 0 | M | ||||||||
| -0.3…0.3 | C | 3 | 0 | 0 | M | ||||||||
| -0.5…0.5 | C | 5 | 0 | 0 | M | ||||||||
| -0.8…0.8 | C | 8 | 0 | 0 | M | ||||||||
| -1…1 | C | 1 | P | 0 | B | ||||||||
| -1…3 | C | 3 | P | 0 | B | ||||||||
| -1…5 | C | 5 | P | 0 | B | ||||||||
| -1…9 | C | 9 | P | 0 | B | ||||||||
| -1…15 | C | 0 | 1 | 5 | B | ||||||||
| -1…24 | C | 0 | 2 | 4 | B | ||||||||
| Přesnost | |||||||||||||
| 0.5 % | 5 | ||||||||||||
| 0.25 % | 2 | ||||||||||||
| Připojení | |||||||||||||
| G1/2″ | 7 | ||||||||||||
| G1/4″ | 8 | ||||||||||||
| M20x1.5 | 1 | ||||||||||||
Poznámka *V – vacuum, *G – gauge, *C – combined.
