Produkt I/O modul – univerzální analogové vstupy (RS485)
I/O moduly - Modbus RTU (RS485)

I/O modul – univerzální analogové vstupy (RS485)

Vlastnosti

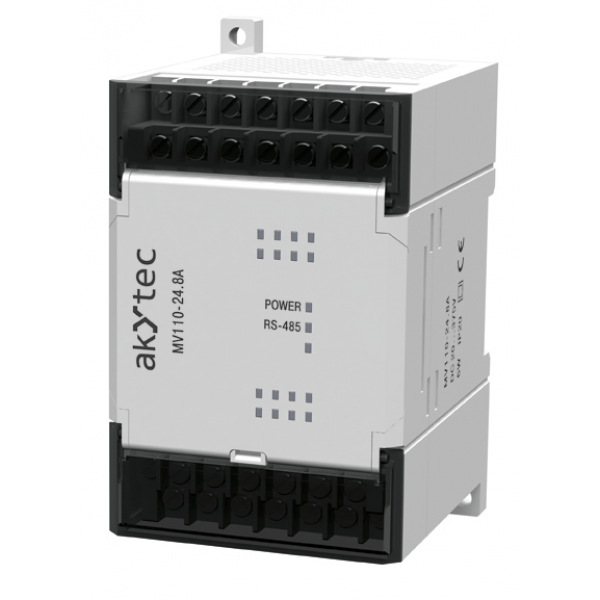

I/O modul analogových vstupů MV110-24.8A je vybaven 8 analogovými vstupy, které lze připojit k různým typům RTD, termočlánkům, snímačům polohy a standardním signálům, jejich seznam naleznete níže na stránce. Vstupy lze také využít jako digitální.
Pro komunikaci s řídicí jednotkou je vám k dispozici rozhraní RS485, s podporovaným protokolem Modbus TCP RTU/ASCII.
Modul vyžaduje vstupní napájení 24V DC.
Rozsah pracovních teplot tohoto modulu je -20 až +55 °C.

Možnosti provedení a vybavení

Technická data

Obecné
Napájení 24 (20…28) V DC
Vlastní spotřeba, max. 6 W
Analogové vstupy 8
Vstupní signály RTD
TC
Snímače polohy
Standardní signály
Použitelné jako digitální vstupy ANO, 8x
Chyba měření, max. RTD ±0.25%
TC ±0.5%
Snímače polohy ±0.25%
Standardní signály ±0.25%
Čas vzorkování na vstup, max. RTD 0.9 s
TC 0.6 s
Snímače polohy 0.6 s
Standardní signály 0.6 s
Galvanické oddělení 1500 V
Rozlišení 16 bit
Komunikace
Rozhraní RS485
Protokol Modbus RTU / ASCII
Baud rate 2.4…115.2 kBit/s
Pracovní teplota -20…+55 °C
Skladovací teplota -25…+55 °C
Vlhkost do 80%, nekondenzující
Krytí IP20
Rozměry 63 x 110 x 75 mm
Hmotnost ca. 240 g
Materiál plast

Senzor Rozsah  Pt50, Pt100, Pt500, Pt1000 -200…+850°C Ni100, Ni500, Ni1000 -60…+180°C J -200…+1200°C N -200…+1300°C K -200…+1300°C S 0…+1750°C R 0…+1750°C B +200…+1800°C T -200…+400°C Standardní signály 0-1 V -50…+50 mV 0-5 mA 0-20 mA 4-20 mA 0…100% Snímače polohy Odporový senzor 25-900 ohm 2.8…100% Odporový senzor 25-2000 ohm 1.26…100% 0(4)-20 mA 0-5 mA 1.26…100%

Ke stažení

  • Návod pro obsluhu MX110-24.8A 705,56 KB PDF
  • Software pro konfiguraci 1,23 MB PDF
  • Kompletní katalog produktů akYtec 16,40 MB PDF
